MX系列PLC在自動對折封邊機上的應用

首頁>解決方案中心>紡織加工>MX系列PLC在自動對折封邊機上的應用

工業機器人
數控機床
紡織加工
包裝機械
汽車工業
運動仿真
金屬制造
自動化機械
物流倉儲
智能生產線

2019-05-17 武漢邁信電氣技術有限公司

一、應用介紹

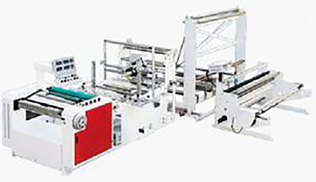

縫邊機是紡織機械中的一種設備，它通過將布料對折后，利用縫紉機將布料進行縫合。傳統縫邊機送料、對折部分依靠人工完成，不僅生產效率低，而且成本較高。

以MX系列PLC和伺服系統為平臺，設計了一整套自動對折縫邊機控制系統。

系統能夠自動完成送料、折邊、縫紉和收布等工序。

二、工藝要求

1、位置精度高，要求不卷邊，對折不挪位，保證長時間穩定運行
2、電機達到每分鐘3000r/min，高速運行

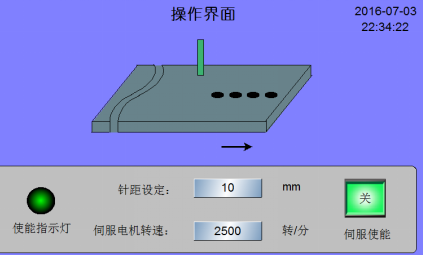

3、搭配HMI設計合理操作簡單

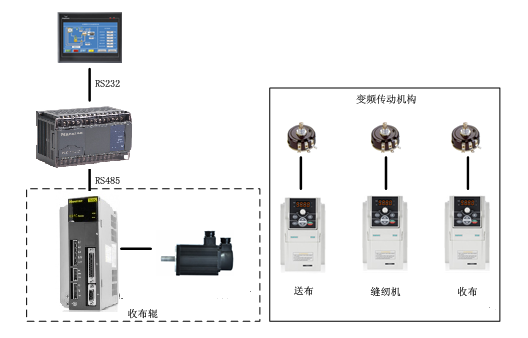

三、系統方案

四、設備說明 MX1N系列PLC

1、通用性小型PLC本體點數14/24/40/60
2、支持2軸100K高速脈沖輸出
3、支持擴展模塊增加特殊功能
4、支持模擬量控制方式
5、內置8000步存儲空間
6、多達百條的指令讓編程更加方便
7、100%兼容三菱相應系列PLC
